產品詳細信息：

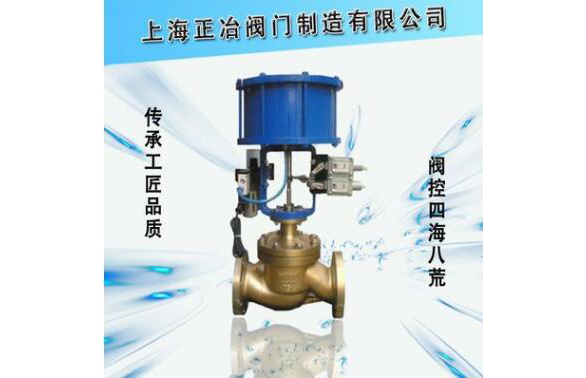

ZSPC氧氣快速切斷閥概述

ZSPC氧氣快速切斷閥由氣動活塞式執行機構和低流阻、雙重密封結構的切斷機構組成，執行機構動作速度快、推力大、具有彈簧復位功能、帶手操作機構；閥體 流路通暢、流量系數大、閥芯閥座有彈性和剛性串級雙重密封。新穎特殊的結構，使本產品成為一類快速動作、嚴密閉切斷、可靠的高性能新型切斷閥。

切斷閥閥芯密封面材料可分為硬密封和軟密封；按閥芯結構形式可分為單導向平板式和單導向平衡式。具有結構簡單、動作可靠、嚴密切斷、開關快速等特點。適用 于無顆粒狀、無雜質的氣體、液體介質，要求快速?lài)烂荜P(guān)閉、快速放空和緊急切斷的工況。本產品性能優良、規格齊全、體積小、重量輕等優點，廣泛應用于化工、 石油、冶金、輕紡等工業生產過程的自動化控制系統中。

ZSPC氧氣快速切斷閥主要零件材料

材料代號

C(WCB)

P(304)

R(316)

主要

零件

閥體、閥蓋

WCB(ZG230-450)

ZG1Cr18Ni9Ti(304)

ZG1Cr18Ni12Mo2Ti(316)

閥芯、閥座

1Cr18Ni9Ti(304)或司鈦萊合金堆焊

1Cr18Ni9Ti(304)或司鈦萊合金堆焊

1Cr18Ni12Mo2Ti(316)或司鈦萊合金堆焊

閥桿

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

填料

V型聚四氟乙烯(F4)、柔性石墨、

墊片

增強聚四氟乙烯(F4) 、不銹鋼墊片、金屬石墨纏繞墊片

O型密封圈

耐油橡膠

彈簧

60Si2Mn

推桿

2Cr13

手輪

HT200

適用工況

適用介質

水蒸汽油品類氣液體

硝酸堿類腐蝕性氣液體

醋酸類等腐蝕性氣液體

適用溫度

硬密封：-30～+450℃ 軟密封：-30～+180℃

ZSPC氧氣快速切斷閥主要技術參數
