【簡單介紹】

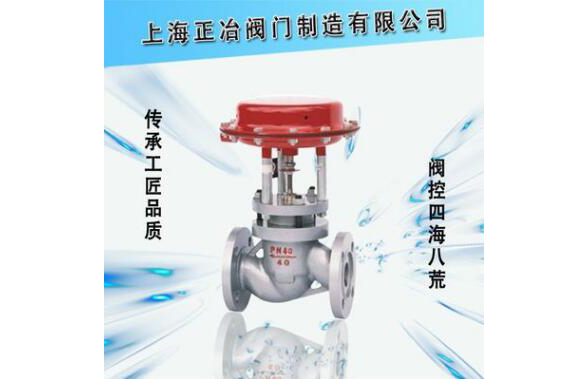

ZMQ型氣動薄膜式切斷閥又稱氣動切斷閥,該閥采用頂導向結構,配用多彈簧執行機構。具有結構緊湊,重量輕,動作靈敏,流體通道呈S流線型,壓降損失小,閥容量大,拆裝方便等優點。

【詳細說明】

氣動薄膜切斷閥又稱氣動切斷閥,該閥采用頂導向結構,配用多彈簧執行機構。具有結構緊湊,重量輕,動作靈敏,流體通道呈S流線型,壓降損失小,閥容量大,拆裝方便等優點。

切斷閥接受來自調節儀表的信號,切斷,開啟或改變介質流向,達到對壓力,流量,溫度或液位等工藝參數自動控制。廣泛應用于石油,化工,冶金,電力,輕工,紡織等各種工業部門的生產過程自動控制和遠程控制系統中。

本系列產品分氣動薄膜式切斷閥和氣動活塞式切斷閥兩種。閥體結構有單座,套筒,雙座（二位三通）三種,密封形式有填料密封和波紋管密封兩種,產品公稱壓力等級有PN10,16,40,64四種,公稱口徑范圍DN20～200mm。適用流體溫度由-60～450℃。泄漏量等級為IV級或Ⅵ級。流量特性為快開。

ZMQ型氣動薄膜式切斷閥產品特點：

·切斷閥采用多彈簧執行機構與調節機構用三根立柱相連,整個高度可減小約30％,重量可減輕約30％。

·閥體按流體力學原理設計成等截面低流阻流道,額定流量系數增大30％。

·閥內件密封部分有嚴密型和軟密封兩種,嚴密型為堆焊硬質合金,軟密封型為軟質材料制作,關閉時密封性能優良。

·平衡型閥內件,提高了切斷閥的許用壓差。

·波紋管密封型對移動的閥桿形成完全的密封,堵絕了介質外漏的可能性。

·活塞式執行機構,操作力大,使用壓差大。

ZMQ型氣動薄膜式切斷閥零件資料：

閥體,密封套筒：HT200,ZG230-450ZG1Cr18Ni9TiZGOCr18Ni12M02Ti

閥芯,閥座：1Cr18Ni9TiOCr18Ni12M02Ti1Cr18Ni9Ti堆焊司太萊合金

套筒,閥塞：1Cr18Ni9TiOCr18Ni12M02Ti1Cr18Ni9Ti堆焊司太菜合金

填料：聚四氟乙烯,柔性石墨

波紋膜片：丁青橡膠夾增強滌綸織物

彈簧：60Si2Mn

閥桿,推桿：2Cr13,1Cr18Ni9Ti

閥芯,閥塞（軟質件）：增強聚四氟乙烯

波紋管：1Cr18Ni9Ti

ZMQ型氣動薄膜式切斷閥技術參數：

◆連接尺寸及標準

·法蘭標準：鑄鐵法蘭按GB4216-84 鑄鋼法蘭按GB9113-88,JB/T79-94

·法蘭密封面型式：PN10,PN16為凸面； PN40,PN64為凹凸面,閥體為凹面。

·結構長度：GB12221-89。

·執行機構氣信號接口：內螺紋M10X1

·閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。如：ANSI,JIS,DIN等標準。

◆訂貨須知

訂貨時請用戶提供以下資料：

·調節閥名稱,型號

·公稱通徑

·公稱壓力（MPa）

·額定流量系數（Kv）

·介質名稱

·工作溫度及范圍

·整機作用方式

·閥體,閥內件及填料材質

·所配附件
