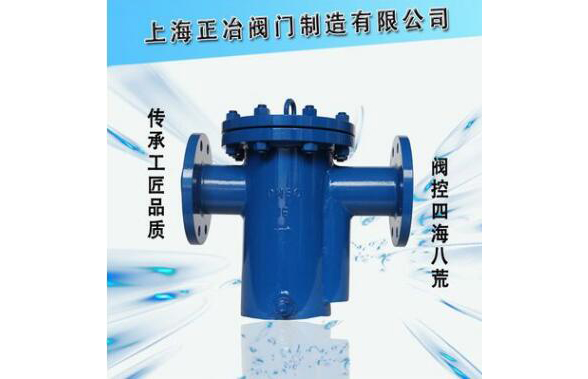

UG型過濾器
 |
 |
 |
UG型過濾器廣泛用于蒸汽、空氣、水、油品等系統管道中，過濾器是保護各種計量器、泵機、閥門、疏水器等設備。
UG型過濾器壓力損失小，流通面積大，抗污性強。排污方便。
主要性能參數
型號 | 公稱壓力 | 工作溫度(℃) | 濾網目數 | 適用介質 |
UG-A | 2.0 | 300 | 20～150 | 蒸汽、空氣、水、油 |
UG-B | 5．O | 425 | 20～150 | 蒸汽、空氣、水、油 |
主要零件材料
UG-B型過濾器 UG-A型過濾器 | 零件名稱 | 材料 |
閥體 | 碳鋼、不銹鋼 | |
濾網蓋 | 碳鋼、不銹鋼 | |
濾芯網 | 不銹鋼 | |
墊片 | 金屬石墨 |
UG-A型過濾器 主要外形尺寸
型號 | 公稱通徑(DN) | 外形尺寸 | ||
A | L | H | ||
UG型一A | 10 | 150 | 80 | 125 |
15 | 150 | 80 | 125 | |
20 | 180 | 100 | 153 | |
25 | 180 | 100 | 153 | |
40 | 200 | 155 | 304 | |
50 | 300 | 155 | 340 | |
65 | 340 | 220 | 380 | |
80 | 400 | 250 | 420 | |
100 | 500 | 295 | 502 | |
150 | 600 | 335 | 650 | |
200 | 786 | 395 | 770 | |
UG-B型過濾器 主要外形尺寸
UG型一B | 公稱通徑 (DN) | 外形尺寸 (mm) | ||
L | H1 | H2 | ||
15 | 270 | 90 | 145 | |
20 | 270 | 90 | 145 | |
25 | 270 | 90 | 145 | |
32 | 320 | 125 | 175 | |
40 | 320 | 125 | 175 | |
50 | 320 | 125 | 175 | |
65 | 430 | 140 | 220 | |
80 | 430 | 140 | 220 | |
100 | 430 | 140 | 220 | |
125 | 460 | 160 | 235 | |
150 | 460 | 170 | 235 | |
200 | 460 | 190 | 235
| |
