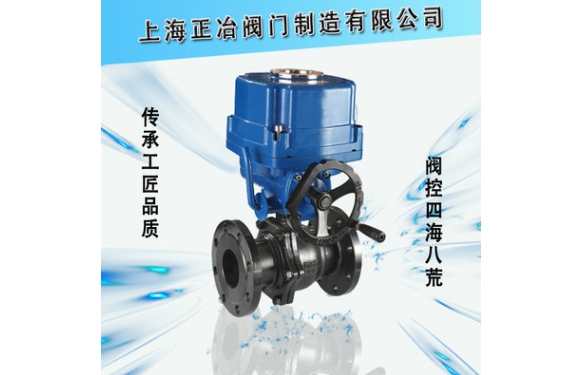

電動防爆球閥
 |
 |
 |
一、產品概述
電動防爆球閥是一種球體繞垂直于通道軸旋轉90°的閥門，其由回轉型防爆角行程電動執行器和O型閥結構組成，屬旋轉類型高性能調節或開關閥類，接受工業自動化控制（DCS、PLC系統）儀表來源的電流信號或電壓信號的輸入輸出，可實現對工藝管路中流體介質的比例調節或二位開關控制，從而達到對流體介質的流量、壓力、溫度、液位等參數的自動化控制。
二、產品特點
1．防爆型電動球閥流體阻力小，是所有閥類中流體阻力小的一種，以AC 220V、AC 380V或DC 24V電源電壓作動力，接受（4-20mA、0-10mA或1-5VDC）電流信號或電壓信號，即可控制運轉，以角行程輸出的扭矩轉動球體0~90°，就能完成啟閉動作或調節動作。
2．全電子式電動執行機構，采有機電一體化結構，具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能，功能強、性能可靠、連線簡單，通過輸入電流信號或電壓信號，改變球芯的旋轉角度（0-90°任意角度），實現比例調節動作。
3．球芯通道平整光滑，不易沉積介質，可以進行管線式通球。結構簡單、重量輕、密封性能好。 特別適用于要求零泄漏率的場合。
三、閥門技術參數
公稱通徑DN | DN15～DN400(mm) |
公稱壓力 | 1.0、1.6、2.5、4.0、6.4MPa |
適用介質 | 水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等 |
介質溫度 | -40～+180℃ -40～+350℃ |
泄漏量 | 0 符合ANSIB16.104 5級標準 |
球體轉角 | 90° |
閥體材制質 | A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M |
閥座材料 | 聚四氟乙烯(常溫)、特制PPL(高溫)、金屬密封（高溫） |
四、主要連接尺寸
公稱通徑 DN | A | ΦD1 | N-Φd | H1 | H2 | H | L | L2 | L3 | 執行器選配 |
15 | 65 | Φ85 | 4-Φ13 | 72 | 70 | 510 | 53.5 | 216 | 136.5 | CHQ-005 |
20 | 65 | Φ85 | 4-Φ13 | 72 | 70 | 510 | 53.5 | 216 | 136.5 | CHQ-005 |
25 | 65 | Φ85 | 4-Φ13 | 72 | 70 | 510 | 53.5 | 216 | 136.5 | CHQ-005 |
32 | 80 | Φ100 | 4-Φ18 | 80 | 75 | 530 | 53.5 | 216 | 136.5 | CHQ-008 |
40 | 90 | Φ110 | 4-Φ18 | 100 | 95 | 560 | 53.5 | 216 | 136.5 | CHQ-008 |
50 | 100 | Φ125 | 4-Φ18 | 107 | 100 | 585 | 53.5 | 216 | 136.5 | CHQ-008 |
65 | 105 | Φ145 | 4-Φ18 | 108 | 105 | 610 | 53.5 | 216 | 136.5 | CHQ-010 |
80 | 120 | Φ160 | 8-Φ18 | 127 | 125 | 630 | 81 | 276 | 140 | CHQ-015 |
100 | 140 | Φ180 | 8-Φ18 | 145 | 140 | 670 | 81 | 276 | 140 | CHQ-020 |
125 | 170 | Φ210 | 8-Φ18 | 170 | 170 | 715 | 82 | 276 | 140 | CHQ-050 |
150 | 195 | Φ240 | 8-Φ23 | 185 | 180 | 757 | 100 | 276 | 140 | CHQ-080 |
200 | 240 | Φ295 | 8-Φ23 | 215 | 210 | 807 | 100 | 276 | 140 | CHQ-150 |
