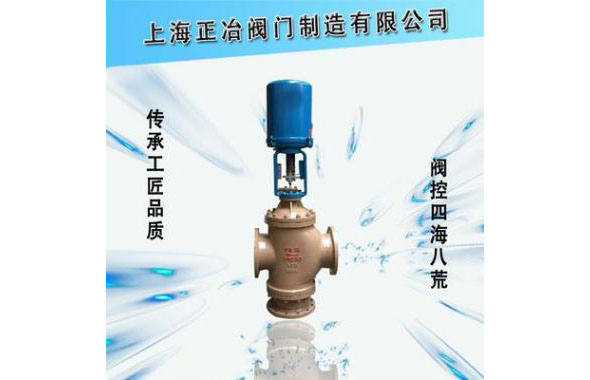

ZDLQ、ZDLX型電了式電動三通調節閥
 |
 |
 |
■產品概述
ZDLQ、ZDLX型電了式電動三通調節閥是由3610L型電子式電動執行機構和三通調節機構組成。電子式電動執行機構內置伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度，三通調節合流和分流兩種作用方式，合流型主要用于將兩種流體混合成第三種流體；分流型主要用于將一股流體分成兩股流體。在某些場合可以替代兩個三通閥和一個三通接管而得到廣泛應有。常用于熱交換器的兩相調節及簡單的配比調節。
■主要技術參數
公稱通徑mm | 合流 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
分流 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
閥座通徑mm | 26 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
額定流量系數kv | 合流 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | 800 | 1260 |
分流 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | 800 | 1260 | |
公稱壓力(MPa) | 0.6,1.6， 2.5， 4.0， 6.4 | ||||||||||||
行程 | 16 | 25 | 40 | 60 | 100 | ||||||||
流量特性 | 直線 | ||||||||||||
工作溫度℃ | -40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃ | ||||||||||||
法蘭尺寸 | 符合JB78-59、JB79-59標準，可按JB/79.1-94、JB、ANSI、JIS、DIN 等標準訂貨生產 | ||||||||||||
閥體材質 | WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M | ||||||||||||
閥芯材質 | 1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti | ||||||||||||
閥體型式 | 三通雙座鑄造球型閥 | ||||||||||||
上閥蓋型式 | 普通式（常溫），散熱片式（中溫），長頸式（低溫） | ||||||||||||
配用電動執 | PSL | PSL-202 | PSL-204 | PSL-208 | PSL-312 | PSL325 | |||||||
361L | 361LSA-20 | 361LSB-30 | 361LSB-50 | 361LSC-65 | 361LSC-99 | ||||||||
防爆型 | 361LXA-20 | 361LXB-30 | 361LXB-50 | 361LXC-65 | 361LXC-99 | ||||||||
注：1.可為用戶提供ANSI、JPI、JPI等國處法蘭標準的產品，其法蘭距按用戶需要確定。
2. 工作溫度、公稱壓力、公稱通徑超出列表范圍的產品可與本公司商洽解決。
■執行機構
型號 | 額定輸出力N | 速度mm/s | 技術參數 | ||||
PSL | 361L | PSL | 361L | PSL | 361L | PSL | 361L |
201 | 361LSA-08 | 1000 | 800 | 0.25 | 4.2 | 電源：AC220V 50Hz | 電源：AC220V 50Hz |
202 | 361LSA-20 | 2000 | 2000 | 0.50 | 2.1 | ||
204 | 361LSB-30 | 4500 | 3000 | 0.50 | 3.5 | ||
208 | 361LSB-50 | 8000 | 5000 | 1.00 | 1.7 | ||
312 | 361LSC-65 | 12000 | 6500 | 0.60 | 2.8 | ||
325 | 361LSC-99 | 25000 | 10000 | 1.0 | 2.0 | ||
■性能指標
項目 | 指標值 | ||
基本誤差％ | ±2.5 | ||
回差％ | 2.5 | ||
死區％ | 1.0 | ||
始終點偏差％ | 電開 | 始點 | ±2.5 |
終點 | ±2.5 | ||
電關 | 始點 | ±2.5 | |
終點 | ±2.5 | ||
可調范圍 | 30：1 | ||
額定行程偏差％ | 2.5 | ||
允許泄量L/H | 符合JB/T7387-94 IV級 小于額定容量的10-4 | ||
■允許壓差
公稱通徑mm | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
允許壓差MPa | 3.32 | 2.20 | 2.20 | 1.41 | 1.38 | 0.94 | 0.61 | 0.51 | 0.36 | 0.20 | 0.19 | 0.13 |
■訂貨須知
一、A:產品名稱、型號、公稱通徑B:介質及溫度、壓力范圍C:是否有附件、交貨期、特殊要求等以便我們的為您正確選型。
二、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。
三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會(huì )專心為您審核與分析。
