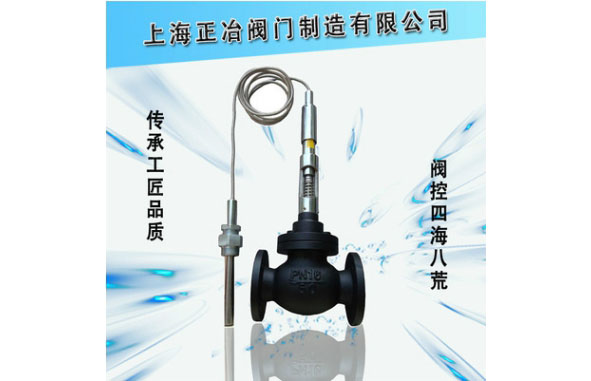

自力式溫度調節閥
 |
 |
 |
自力式溫度調節閥 產品說明
ZZWP型自力式溫度調節閥是由溫度傳感器與控制閥兩部分組成,是一種無需外來能源,利用被控介質自身溫度變化進行自動調節的節能產品.產品適用于以各種氣體,蒸汽,熱水,油等為介質的各種熱交換器中的溫度自動控制.具有溫度設定范圍寬,調整方便,可連續進行溫度設定,超溫過栽保護,溫度設定方便等優點.廣泛應用于城市供熱,采暖系統及電力,石油,冶金,制藥,鍋爐等工業部門.
產品特點
本閥無需電或壓縮空氣等外界能源,可靠.感溫液體膨脹均勻,比例式調節控制,控制精度高,工作穩定,節約能源,平衡式閥體設計,使閥能在更大壓差下工作,線性或等百比流量特性,溫度設定操作簡單方便,體積小,重量輕,安裝方便.
自力式溫度調節閥 工作原理
自力式溫度調節閥按作用形式可分；加熱用溫控型,冷卻用溫控型,合流(分流)溫度調節型.是利用感溫液體受熱膨脹,遇冷收縮及液體不可壓縮的原理進行調節.將溫度傳感器插入需要控制溫度的介質中,當介質溫度升高時,感受溫液體膨脹,作用力克服了彈簧阻力,推動閥芯向下位移,閥門趨于關閉狀態,從而減少熱媒介質的流量；反之當介質溫度低于設定溫度時,感溫液體收縮,復位彈簧推動閥芯開啟狀態,增加熱媒介質流量,使被控介質溫度趨于升高.循環往復,從而使被控介質的溫度值始終保持在設定溫度允許的范圍內.
自力式溫度調節閥 主要零件材料
材料代號 | C(WCB) | P(304) | R(316) | |
主要 零件 | 閥體,閥蓋 | WCB(ZG230-450) | ZG1Cr18Ni9Ti(304) | ZG1Cr18Ni12Mo2Ti(316) |
閥芯,閥座 | 1Cr18Ni9Ti(304) | 1Cr18Ni9Ti(304) | 1Cr18Ni12Mo2Ti(316) | |
閥桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
波紋管套 | 1Cr18Ni9Ti,1Cr18Ni12Mo2Ti | |||
平衡波紋管 | 1Cr18Ni9Ti | |||
溫包 | H62,1Cr18Ni9Ti | |||
毛細管 | H62,1Cr18Ni9Ti | |||
接頭 | H62,1Cr18Ni9Ti | |||
自力式溫度調節閥 主要技術參數
公稱通徑mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||
額定流量 | 單座 | 5 | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | |||
雙座 | 12 | 22 | 33 | 53 | 83 | 132 | 209 | 330 | 528 | 836 | ||||||
套筒 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | ||||||
額定行程L(mm) | 6 | 8 | 10 | 14 | 20 | 35 | ||||||||||
允許大壓差(MPa) | 1.6 | 1.5 | 0.5 | |||||||||||||
溫度調節范圍(℃) | 0-70,50-120,100-170,150-220,200-270 | |||||||||||||||
調節精度(0.) | ±5 | |||||||||||||||
允許超載值(℃) | 分別為上述溫度調節范圍上限加50 | |||||||||||||||
使用環境溫度(℃) | -40～+80 | |||||||||||||||
安裝接頭 | G1" | |||||||||||||||
毛細管長度 | 3,5,8 | |||||||||||||||
允許泄漏量 | 硬密封(L/h) | 單座≤10-4×閥額定容量(IV級)；雙座,套筒≤5×10-3閥額定容量(II級)； | ||||||||||||||
軟密封(ml/min) | 0.15 | 0.15 | 0.15 | 0.30 | 0.30 | 0.45 | 0.60 | 0.90 | 1.70 | 4.0 | 4.0 | 6.75 | ||||
自力式溫度調節閥 主要外形尺寸
自力式溫度調節閥 產品說明
ZZWP型自力式溫度調節閥是由溫度傳感器與控制閥兩部分組成,是一種無需外來能源,利用被控介質自身溫度變化進行自動調節的節能產品.產品適用于以各種氣體,蒸汽,熱水,油等為介質的各種熱交換器中的溫度自動控制.具有溫度設定范圍寬,調整方便,可連續進行溫度設定,超溫過栽保護,溫度設定方便等優點.廣泛應用于城市供熱,采暖系統及電力,石油,冶金,制藥,鍋爐等工業部門.
產品特點
本閥無需電或壓縮空氣等外界能源,可靠.感溫液體膨脹均勻,比例式調節控制,控制精度高,工作穩定,節約能源,平衡式閥體設計,使閥能在更大壓差下工作,線性或等百比流量特性,溫度設定操作簡單方便,體積小,重量輕,安裝方便.
自力式溫度調節閥 工作原理
自力式溫度調節閥按作用形式可分；加熱用溫控型,冷卻用溫控型,合流(分流)溫度調節型.是利用感溫液體受熱膨脹,遇冷收縮及液體不可壓縮的原理進行調節.將溫度傳感器插入需要控制溫度的介質中,當介質溫度升高時,感受溫液體膨脹,作用力克服了彈簧阻力,推動閥芯向下位移,閥門趨于關閉狀態,從而減少熱媒介質的流量；反之當介質溫度低于設定溫度時,感溫液體收縮,復位彈簧推動閥芯開啟狀態,增加熱媒介質流量,使被控介質溫度趨于升高.循環往復,從而使被控介質的溫度值始終保持在設定溫度允許的范圍內.
自力式溫度調節閥 主要零件材料
公稱通徑 DN(mm) | L (mm) | D (mm) | L1 (mm) | H (mm) | G (mm) | 導管長 (m) | D (mm) | D1 (mm) | 螺栓孔 (n-Ф) |
32 | 180 | 25 | 430 | 380 | 1-1/4" | 3 | 135 | 100 | 4-18 |
40 | 200 | 25 | 430 | 410 | 1-1/4" | 3 | 145 | 110 | 4-18 |
50 | 230 | 25 | 430 | 450 | 1-1/4" | 3 | 160 | 125 | 4-18 |
65 | 290 | 25 | 430 | 490 | 1-1/4" | 3 | 180 | 145 | 4-18 |
80 | 310 | 25 | 430 | 530 | 1-1/4" | 3 | 195 | 160 | 8-18 |
100 | 350 | 25 | 430 | 560 | 1-1/4" | 3 | 215 | 180 | 8-18 |
125 | 395 | 25 | 550 | 600 | 1-1/4" | 4 | 245 | 210 | 8-18 |
150 | 470 | 25 | 550 | 640 | 1-1/4" | 4 | 280 | 240 | 8-23 |
200 | 600 | 25 | 550 | 690 | 1-1/4" | 4 | 335 | 295 | 12-23 |
注:如用戶需要公稱壓力PN2.5MPa或公稱通徑為DN15,DN20,DN25的產品,請向我公司查詢尺寸 | |||||||||
材料代號 | C(WCB) | P(304) | R(316) | |
主要 零件 | 閥體,閥蓋 | WCB(ZG230-450) | ZG1Cr18Ni9Ti(304) | ZG1Cr18Ni12Mo2Ti(316) |
閥芯,閥座 | 1Cr18Ni9Ti(304) | 1Cr18Ni9Ti(304) | 1Cr18Ni12Mo2Ti(316) | |
閥桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
波紋管套 | 1Cr18Ni9Ti,1Cr18Ni12Mo2Ti | |||
平衡波紋管 | 1Cr18Ni9Ti | |||
溫包 | H62,1Cr18Ni9Ti | |||
毛細管 | H62,1Cr18Ni9Ti | |||
接頭 | H62,1Cr18Ni9Ti | |||
自力式溫度調節閥 主要技術參數
公稱通徑mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||
額定流量 | 單座 | 5 | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | |||
雙座 | 12 | 22 | 33 | 53 | 83 | 132 | 209 | 330 | 528 | 836 | ||||||
套筒 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | ||||||
額定行程L(mm) | 6 | 8 | 10 | 14 | 20 | 35 | ||||||||||
允許大壓差(MPa) | 1.6 | 1.5 | 0.5 | |||||||||||||
溫度調節范圍(℃) | 0-70,50-120,100-170,150-220,200-270 | |||||||||||||||
調節精度(0.) | ±5 | |||||||||||||||
允許超載值(℃) | 分別為上述溫度調節范圍上限加50 | |||||||||||||||
使用環境溫度(℃) | -40～+80 | |||||||||||||||
安裝接頭 | G1" | |||||||||||||||
毛細管長度 | 3,5,8 | |||||||||||||||
允許泄漏量 | 硬密封(L/h) | 單座≤10-4×閥額定容量(IV級)；雙座,套筒≤5×10-3閥額定容量(II級)； | ||||||||||||||
軟密封(ml/min) | 0.15 | 0.15 | 0.15 | 0.30 | 0.30 | 0.45 | 0.60 | 0.90 | 1.70 | 4.0 | 4.0 | 6.75 | ||||
自力式溫度調節閥 主要外形尺寸
公稱通徑 DN(mm) | L (mm) | D (mm) | L1 (mm) | H (mm) | G (mm) | 導管長 (m) | D (mm) | D1 (mm) | 螺栓孔 (n-Ф) |
32 | 180 | 25 | 430 | 380 | 1-1/4" | 3 | 135 | 100 | 4-18 |
40 | 200 | 25 | 430 | 410 | 1-1/4" | 3 | 145 | 110 | 4-18 |
50 | 230 | 25 | 430 | 450 | 1-1/4" | 3 | 160 | 125 | 4-18 |
65 | 290 | 25 | 430 | 490 | 1-1/4" | 3 | 180 | 145 | 4-18 |
80 | 310 | 25 | 430 | 530 | 1-1/4" | 3 | 195 | 160 | 8-18 |
100 | 350 | 25 | 430 | 560 | 1-1/4" | 3 | 215 | 180 | 8-18 |
125 | 395 | 25 | 550 | 600 | 1-1/4" | 4 | 245 | 210 | 8-18 |
150 | 470 | 25 | 550 | 640 | 1-1/4" | 4 | 280 | 240 | 8-23 |
200 | 600 | 25 | 550 | 690 | 1-1/4" | 4 | 335 | 295 | 12-23 |
注:如用戶需要公稱壓力PN2.5MPa或公稱通徑為DN15,DN20,DN25的產品,請向我公司查詢尺寸 | |||||||||
