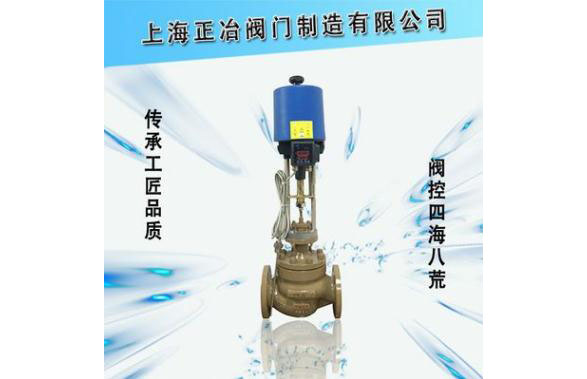

ZZWPE系列自力式電動溫度調節閥(電動溫度控制閥)
 |
 |
 |
■產品概述
ZZWPE系列自力式電動溫度調節閥(電動溫度控制閥)，由控制閥門、執行器、傳感器和毛細管等部件組成。按用途分為加熱型和冷卻型。電動溫度調節閥(適用于較大口徑及導熱油控制)，該閥大的特點只需普通220V電源，利用被調介質自身能量，直接對蒸汽、熱水、熱油與氣體等介質的溫度實行自動調節和控制，亦可使用在防止對過熱或熱交換場合，電動溫度控制閥結構簡單，操作方便，選用調溫范圍廣、響應時間快、密封性能可靠，并可在運行中隨意進行調節，因而廣泛應用于化工、石油、食品、輕紡、賓館與飯店等部門的熱水供應。
■工作原理及特點
自力式電動溫度調節閥主要適用于液體、氣體和蒸汽，在各種冷卻系統中的溫度控制。當被控介質溫度升高，控制閥門關閉（加熱型）；當被控介質溫度升高，控制閥門開啟（冷卻型）。主要特點如下：1、控制精度高，工作穩定，可靠。2、感溫液體膨脹均勻，比例式調節控制。3、溫度設定操作簡單，調節方便。4、體積小、重量輕，安裝方便。
■閥體主要技術參數
閥體形式 | 直通鑄造球型閥 |
公稱通徑 | DN15～200mm |
公稱壓力 | PN1.6、2.5、4.0、6.4MPa |
法蘭標準 | GB/T9113、 JB/T79 |
連接形式 | 法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于1″以?xún)? |
閥蓋形式 | 標準型-17～+230℃ |
壓蓋型式 | 螺栓壓緊式 |
密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
閥芯形式 | 單座式閥芯 |
流量特性 | 直線性 |
■執行機構主要參數
執行器型號 | 3810系列、PSL系列 |
主要技術參數 | 電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC |
防護等級：相當IP55、手操功能：手柄 | |
環境溫度：-25～+70℃、環境濕度：≤0.95 | |
溫包、毛細管材料 | H62、1Cr18Ni9Ti |
毛細管長度 | 3米、5米、10米 |
溫度控制范圍 | 0~250℃ |
設定值偏差 | ±2℃ |
■主要零件材質
閥體 | WCB | CF8 | CF8M | CF3M |
閥座 | 304 | 304 | 316 | 316L |
墊片 | PTFE/金屬石墨墊片 | |||
閥芯 | 304 | 304 | 316 | 316L |
導向套 | 304 | 304 | 316 | 316L |
閥蓋 | WCB | CF8 | CF8M | CF3M |
閥桿 | 304 | 304 | 316 | 316L |
填料 | PTFE/柔性石墨 | |||
彈簧 | 65Mn | |||
螺母 | 304 | 304 | 316 | 316L |
■基本參數
公稱通徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
流通能力(m3/h) | 7 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |
額定行程 | 16 | 25 | 40 | 60 | ||||||||
調節精度(℃) | ± 1 ~ ±2 | |||||||||||
使用介質 | 蒸汽、水、油、氣體 | |||||||||||
允許 | 硬密封 | 10 -4 X 閥額定容量 | ||||||||||
軟密封 | “ 0 ” | |||||||||||
