ZJHPF46精小型氣動襯氟調節閥 當前位置/首頁/ 產品展廳 / 調節閥

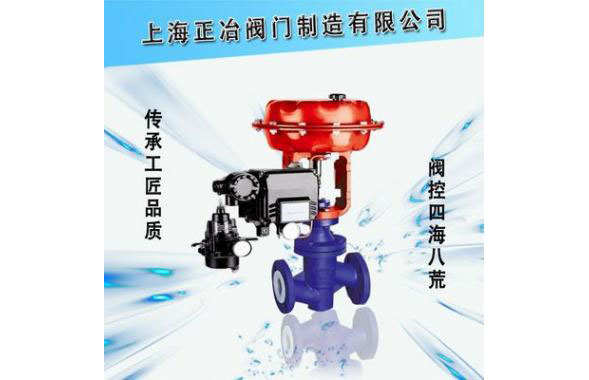

ZJHPF46精小型氣動襯氟調節閥
 |
 |
 |
ZJHPF46精小型氣動襯氟調節閥采用頂部導向結構，配用多彈簧執行機構，具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性、拆裝方便等優點。廣泛應用于控制氣體、液體等介質的工藝參數對壓力、流量、溫度、液位保持在給定值。特別適用于允許泄漏量小且閥前后壓差不大的場合。本系列產品有標準型、調節切斷型。產品公稱壓力等級有PN0.6、1.0、1.6、2.5、class 150LB；公稱通徑范圍DN20~300;使用溫度由-20℃~ 200℃范圍內多種檔次；泄漏等級VI級，流量特性為線性或等百分比。
ZJHF46系列精小型氣動襯氟調節閥是氣動單元組合儀表中的執行單元，配用電—氣閥門定位器之后，也可進入電動單元組合儀表系統，接受來自調節儀表的信號，調節介質（如液體、氣體、蒸汽等）的流量，使被控工藝參數（如溫度、壓力、流量等）保持在給定值。
■結構特征
襯氟調節閥是由氣動薄膜執行機構與調節機構二部分組成，其結構見下圖
■規格與技術參數
公稱通徑mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||
閥座直徑mm | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
額定流量系數Kv | 直線 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1100 | 1760 |
等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | |
公稱壓力MPa | 0.6、1.0、1.6、2.5 | ||||||||||||||||
行程 mm | 10 | 16 | 25 | 40 | 60 | 100 | |||||||||||
膜片面積Ae（cm） | 280 | 400 | 630 | 1000 | 16000 | ||||||||||||
流量特性 | 直線、等百分比 | ||||||||||||||||
工作溫度 ℃ | -30℃~ 150℃ | ||||||||||||||||
固有可調比R | 50：1 | ||||||||||||||||
信號范圍Pr | 20~100、40~200、20~60、60~100、80~240 | ||||||||||||||||
氣源壓力MPa | 0.14、0.4 | ||||||||||||||||
允許壓差MPa | 不限帶定位器 | 5.3 | 3.7 | 23 | 13 | 0.85 | 0.74 | 0.47 | 0.30 | 0.27 | 0.18 | 0.11 | 0.12 | 0.08 | 0.05 | 0.04 | 0.03 |
帶定位器 | 6.4 | 6.4 | 5.5 | 3.01 | 2 | 1.7 | 1.1 | 0.71 | 0.63 | 0.41 | 0.26 | 0.28 | 0.20 | 0.11 | 0.08 | 0.05 | |
接管螺紋 | M16*15 | ||||||||||||||||
■主要性能指標
項目 | 一般調節閥 | 中溫（柔性石墨填料）或波紋管密封調節閥 | ||||||||||||||||
不帶定位器 | 帶定位器 | 不帶定位器 | 帶定位器 | |||||||||||||||
基本識差0. | ±5 | ±1 | ±15 | ±4 | ||||||||||||||
回 差0. | ±3 | ±1 | ±10 | 3 | ||||||||||||||
死 區0. | ±3 | ±0.4 | ±8 | 1 | ||||||||||||||
始終點偏差0. | 氣開 | 始點 | ±2.5 | ±1 | ±6 | ±2.5 | ||||||||||||
終點 | ±5 | ±15 | ||||||||||||||||
氣關 | 始點 | ±5 | ±15 | |||||||||||||||
終點 | ±5 | ±6 | ||||||||||||||||
額定形成偏差0. | 2.5 | 2.5 | 6 | 2.5 | ||||||||||||||
允許泄漏量 | 調節型L/h | 10-4×閥額定容量JP | ||||||||||||||||
調節切斷閥 | 閥座直徑 | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | ||||||
允許泄漏量 | 軟密封：VI級 | |||||||||||||||||
額定流量系數偏差0. | ±10 | |||||||||||||||||
固有流量特性偏差 | 符合IEC534-1976和GB/T 13927中規定的斜率要求 | |||||||||||||||||
■主要零部件材料
零件名稱 | 材 料 |
閥體、閥蓋 | HT200、ZG230~450、ZG1Cr18Ni9Ti |
襯里材料 | F46、F4、F3、PO、PE、X、X3、PFA |
閥 芯 | 1Cr18Ni9Ti |
波紋管 | F4 |
填 料 | 聚四氟乙烯、柔性石墨 |
彈 簧 | 60Si2Mn |
膜 蓋 | A3 |
閥桿、推桿 | 2Cr13/1Cr18Ni9Ti |
襯 套 | 2Cr13 |
