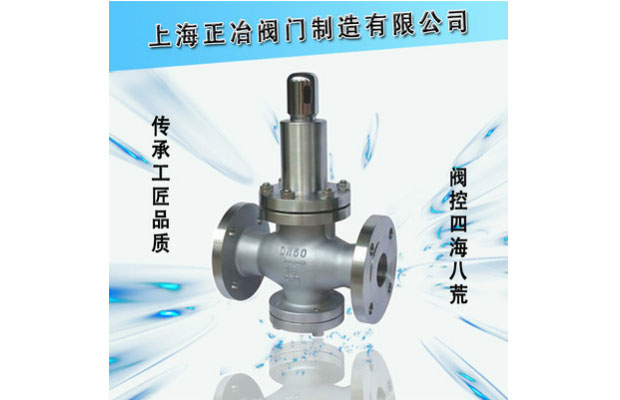

Y42X薄膜式減壓閥
Y42X薄膜式減壓閥 產品說明
Y42X薄膜式減壓閥屬于直接作用式薄膜彈簧減壓閥。Y42X薄膜式減壓閥主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。利用膜片直接傳感下游壓力驅動閥瓣,控制閥瓣開度完成減壓穩壓功能。
Y42X薄膜式減壓閥在城市建筑、高層建筑的冷熱供水系統中,可取代常規分區水管,節省設備。也可在通常的冷熱水管網中,起減壓穩壓作用。
Y42X薄膜式減壓閥調壓、穩壓動作平穩,適用于水和非腐蝕性液體介質的管路。
Y42X薄膜式減壓閥 主要技術參數
公稱壓力(Mpa) | 1.0 | 1.6 | 2.5 |
殼體試驗壓力(Mpa)* | 1.5 | 2.4 | 3.75 |
密封試驗壓力(Mpa) | 1.0 | 1.6 | 2.5 |
高進kou壓力(Mpa) | 1.0 | 1.6 | 2.5 |
出kou壓力范圍(Mpa) | 0.2-0.8 | 0.2-1.0 | 0.4-1.6 |
壓力特性偏差(Mpa)△P2P | GB12244-1989 | ||
流量特性偏差(Mpa)P2G | GB12244-1989 | ||
滲漏量 | 0 | ||
工作溫度 | 0℃-80℃ |
Y42X薄膜式減壓閥 主要零件材料
零件名稱 | 零件材料 |
閥體 閥蓋 底蓋 | WCB |
閥座 | 2Cr13 |
閥瓣 | 2Cr13 |
閥桿 | 2Cr13 |
缸套 | 2Cr13/25(鍍硬鉻) |
活塞 | 2Cr13 |
O型圈 | 丁腈橡膠 |
密封圈 | 丁腈橡膠 |
膜片 | 夾織物丁腈橡膠 |
調節彈簧 | 60Si2Mn |
Y42X薄膜式減壓閥 流量系數Cv
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |
Y42X薄膜式減壓閥 主要外形尺寸
型號 | 公稱壓力PN(Mpa) | 公稱通徑 | 尺 寸 (mm) | |||||||
L | H1 | H2 | H | D1 | D2 | Z-фd | Kg | |||
Y42X-16 | 1.6 | 20 | 160 | 89 | 220 | 105 | 75 | 55 | 4-14 | 11 |
25 | 180 | 101 | 335 | 115 | 85 | 65 | 4-14 | 13.5 | ||
32 | 200 | 107 | 345 | 135 | 100 | 78 | 4-18 | 17 | ||
40 | 220 | 113 | 370 | 145 | 110 | 85 | 4-18 | 20.5 | ||
50 | 250 | 120 | 370 | 160 | 125 | 100 | 4-18 | 23 | ||
65 | 280 | 125 | 370 | 180 | 145 | 120 | 4-18 | 26 | ||
80 | 310 | 140 | 460 | 195 | 160 | 135 | 8-18 | 38.5 | ||
100 | 350 | 150 | 520 | 215 | 180 | 155 | 8-18 | 40.5 | ||
125 | 400 | 190 | 560 | 245 | 210 | 185 | 8-18 | 56 | ||
150 | 450 | 205 | 580 | 280 | 240 | 210 | 8-22 | 90 | ||
200 | 550 | 220 | 630 | 335 | 295 | 265 | 12-22 | 106 | ||
250 | 600 | 270 | 750 | 405 | 355 | 320 | 12-25 | 145 | ||
300 | 800 | 310 | 780 | 460 | 410 | 375 | 12-25 | 330 | ||
350 | 850 | 390 | 850 | 520 | 470 | 435 | 16-25 | 505 | ||
400 | 900 | 420 | 925 | 580 | 525 | 480 | 16-30 | |||
Y42X-25 | 2.5 | 20 | 160 | 89 | 220 | 105 | 75 | 55 | 4-14 | 12 |
25 | 180 | 101 | 335 | 115 | 85 | 65 | 4-14 | 15 | ||
32 | 200 | 107 | 345 | 135 | 100 | 78 | 4-18 | 18.5 | ||
40 | 220 | 113 | 370 | 145 | 110 | 85 | 4-18 | 22 | ||
50 | 250 | 120 | 370 | 160 | 125 | 100 | 4-18 | 25 | ||
65 | 280 | 125 | 370 | 180 | 145 | 120 | 4-18 | 28 | ||
80 | 310 | 140 | 460 | 195 | 160 | 135 | 8-18 | 41 | ||
100 | 350 | 150 | 520 | 230 | 190 | 160 | 8-23 | 60 | ||
125 | 400 | 200 | 560 | 270 | 220 | 185 | 8-25 | 97 | ||
150 | 450 | 210 | 580 | 300 | 250 | 218 | 8-28 | 114 | ||
200 | 550 | 245 | 630 | 360 | 310 | 278 | 12-25 | 153 |
