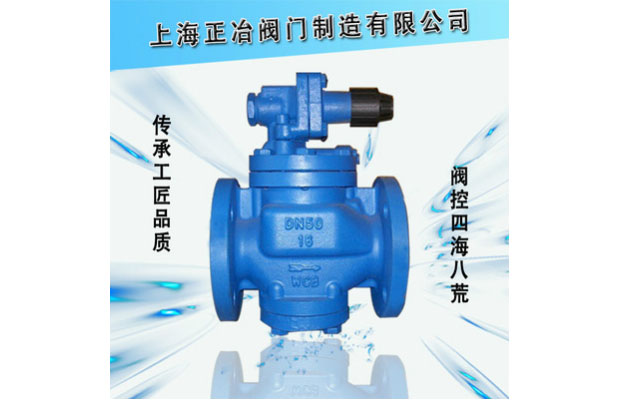

YG13H/Y、YG43H/Y高靈敏度蒸汽減壓閥
 |
 |
 |
YG13H/Y、YG43H/Y高靈敏度蒸汽減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定壓力、利用膜片傳感出壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。高靈敏度蒸汽減壓閥在普通減壓閥基礎上做了以下改進，加大了活塞面積，改變了節流結構，改變了密封形式，改進了導閥結構和調節彈簧形式，從而從以下幾方面提高了產品的性能。
1、提高了對出壓力變化的傳感效能，提高了靈敏度，大大降低了因上游壓力變化，流量變化等因素引起的壓力偏差。
2、改善了流線分布，降低了噪聲。
3、改進了密封面結構，延長了密封面壽命。
高靈敏度蒸汽減壓閥主要用于蒸汽管路，適用于進口壓力變化大，流量變化大的蒸汽管路。
主要技術參數
公稱壓力(Mpa) | 1.0 | 1.6 |
殼體試驗壓力(Mpa)* | 1.5 | 2.4 |
密封試驗壓力(Mpa) | 1.0 | 1.6 |
高進口壓力(Mpa) | 1.0 | 1.6 |
出口壓力范圍(Mpa) | 0.04-0.6 | 0.04-1.0 |
壓力特性偏差(Mpa)△Pp2P | GB12246-1989 | |
流量特性偏差(Mpa)P2G | GB12246-1989 | |
小壓差(Mpa) | 0.05 | 0.07 |
滲漏量 | GB12245-1989 | |
*：殼體試驗不包括膜片、頂蓋
主要零件材料
零件名稱 | 零件材料 |
閥體 閥蓋 底蓋 | WCB |
閥座 閥瓣 | 2Cr13 |
缸套 活塞 | 鋁鐵青銅 |
膜片 | PH15-7Mo |
活塞環 | 對位聚苯 |
導閥座 導閥瓣 | 2Cr13 |
主閥彈簧 | 50CrVA |
導調主彈簧 | 50CrVA |
調節彈簧 | 60Si2Mn |
流量系數Cv
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 |
Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 |
主要外形尺寸
YG13H/Y內螺紋高靈敏度蒸汽減壓閥
公稱通徑 | G | L | H | H1 |
15 | 1/2" | 140 | 160 | 65 |
20 | 3-4" | 140 | 160 | 65 |
25 | 1" | 160 | 168 | 68 |
32 | 1-1/4" | 180 | 185 | 75 |
40 | 1-1/2" | 200 | 185 | 78 |
50 | 2" | 230 | 193 | 88 |
YG43H/Y法蘭式高靈敏度蒸汽減壓閥
公稱通徑 | 外 形 尺 寸 | 連 接 尺 寸 | |||||||||||
L | H | H1 | PN 1.0MPa | PN 1.6MPa | |||||||||
D | K | n-ф | d | C | D | K | n-ф | d | C | ||||
15 | 140 | 160 | 65 | 95 | 65 | 414 | 45 | 12 | 95 | 65 | 414 | 45 | 14 |
20 | 140 | 160 | 65 | 105 | 75 | 414 | 55 | 14 | 105 | 75 | 414 | 55 | 14 |
25 | 150 | 168 | 68 | 115 | 85 | 414 | 65 | 14 | 115 | 85 | 414 | 65 | 14 |
32 | 180 | 185 | 75 | 135 | 100 | 418 | 78 | 16 | 135 | 100 | 418 | 78 | 16 |
40 | 180 | 185 | 78 | 145 | 110 | 418 | 85 | 16 | 145 | 110 | 418 | 85 | 16 |
50 | 200 | 193 | 88 | 160 | 125 | 418 | 100 | 16 | 160 | 125 | 418 | 100 | 16 |
65 | 230 | 208 | 98 | 180 | 145 | 418 | 120 | 18 | 180 | 145 | 418 | 120 | 18 |
80 | 260 | 228 | 117 | 195 | 160 | 418 | 135 | 18 | 195 | 160 | 818 | 135 | 20
|
