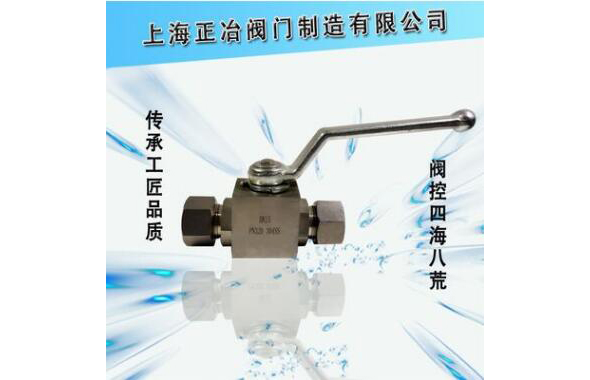

Q91N卡套式不銹鋼CNG專用球閥適用于中、小口徑管路的各種壓力、溫度和介質下控制接通或截斷管路介質的啟閉裝置;

Q91N卡套式不銹鋼CNG專用球閥主要參數：

1、型號：Q91N；

2、材質：不銹鋼，碳鋼

3、公稱通徑：DN6-DN80；

4、壓力范圍：1.6MPa-50MPa；

5、適用介質：液壓油、高壓氣體、CNG壓縮天然氣；

6、適用溫度：-40℃-200℃

應用場合：氣體液化設備、空分設備；天然氣液化、儲運設備；液態氧、氮、氬、氫、二氧化碳低溫貯槽及槽車；變壓吸附制氧、氮設備的低溫液體儲運設備的排放系統。

Q91N卡套式不銹鋼CNG專用球閥優點：

1、通過螺紋機械式推進，卡套螺母向前運動推動后卡套向前，同時后卡套推動前卡套向前運動。

2、卡套式球閥通道平整光滑便于管道掃線清洗,可以輸送漿液及固體顆粒等介質.

3、采用PTFE(特氟隆)等材料作為密封,具有良好潤滑性和彈性,與球體摩擦系小,使用壽命長.

4、啟閉迅速,啟閉時只需把球體轉動90°,方便而迅速.

5、卡套式球閥的流體阻力小,全開時球體通道、閥體通道和連接管道的截面積相等,并且成直線想通,介質流過球閥,相當于流過一段直通的管子,在各類閥門中球閥的流體阻力***小。

6、卡套式球閥廣泛應用于水處理設備、化工設備、石化設備、石油設備、造紙設備、采礦設備等等，進，卡套螺母向前運動推動后卡套向前，同時后卡套推動前卡套向前運動。

球閥工作原理

靠旋轉閥來使閥門暢通或閉塞。球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業獲得廣泛的應用。

在管路中主要用來做切斷、分配和改變介質的流動方向。球閥是近年來被廣泛采用的一種新型閥門。

A、開啟過程

1在關閉位置，球體受閥桿的[wiki]機械[/wiki]施壓作用，緊壓在閥座上。

2當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。

3閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。

4直到到全開位置，閥桿提升到位置，球體旋轉到全開位置。

B、關閉過程

1關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉。

2繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和球體同時旋轉90°。

3 快要關閉時，球體已在與閥座無接觸的情況下旋轉了90°。

4手輪轉動的***后幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。
