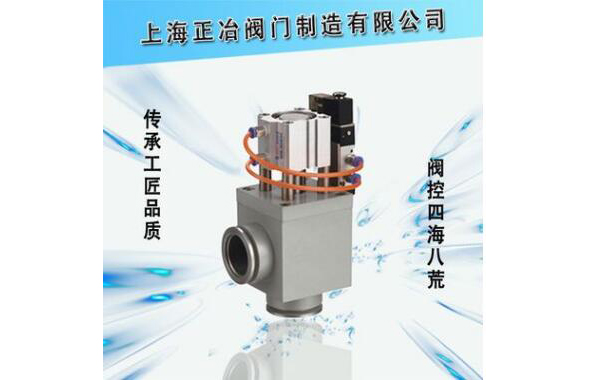

GDQ-J(b)-A型系列氣動高真空擋板閥
 |
 |
 |
GDQ-J(b)-A型系列氣動高真空擋板閥(又稱角閥)采用波紋管密封。該閥以壓縮空氣為動力，通過電磁換向閥改變氣路方向，推動氣缸活塞上下運動，帶動閥桿上下運動，使閥板開啟或關閉，從而達到在真空系統中接通或切斷氣流的目的。本閥具有工作平穩、密封可靠、壽命長等一系列優點，是真空設備的自動化閥門之一。
閥門適用介質為空氣及非腐蝕性氣體。
主要技術性能
適用范圍(Pa) | 2x105～1.3x10-6 |
閥門漏率(Pa.L/S) | ≤1.3x10-7 |
適用溫度（℃） | -25～+40 |
氣源壓力（MPa） | 0.4～0.6 |
法蘭標準 | GB4982 |
安裝位置 | 任意 |
電源電壓 | 標準出廠：AC220V/50Hz |
信號反饋 | 標準出廠：不帶反饋信號 |
外形及連接尺寸
型號 | 通徑(DN) | ΦD | ΦB | H | A | L | bxb |
GDQ-J10(b)A | 10 | 30 | 12.2 | 139 | 40 | 40 | 40x40 |
GDQ-J16(b)A | 16 | 30 | 17.2 | 139 | 40 | 40 | 40x40 |
GDQ-J25(b)A | 25 | 40 | 26.2 | 161 | 50 | 51 | 62x62 |
GDQ-J40(b)A | 40 | 55 | 41.2 | 191 | 65 | 60 | 80x80 |
