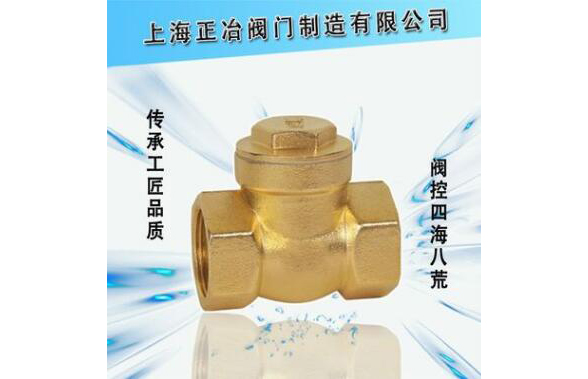

H14W軟密封黃銅止回閥 當前位置/首頁/ 產品展廳 / 銅閥門
H14W軟密封黃銅止回閥
 |
 |
 |
H12X-16T黃銅立式止回閥 技術規范
1、 公稱壓力：1.6MPa
2、 工作介質：水、油
3、 工作溫度：-20℃≤t≤120℃
4、 管螺紋符合ISO 228標準
主要外形尺寸
H14W-16T
DN | SIZE | L | H | S | φB |
15 | 1/2 | 44 | 32 | 25 | 12 |
20 | 3/4 | 53 | 36 | 30.5 | 17 |
25 | 1 | 60 | 41 | 37.5 | 21 |
40 | 1 1/2 | 74 | 55 | 53 | 34 |
50 | 2 | 81 | 61 | 65 | 42 |
H14X-16T
DN | SIZE | L | H | S | φB |
15 | 1/2 | 47 | 32 | 25.5 | 15 |
20 | 3/4 | 57 | 37 | 31 | 18 |
25 | 1 | 66 | 42 | 38.5 | 23.5 |
32 | 1 1/4 | 73 | 52 | 47 | 28 |
40 | 1 1/2 | 83 | 54 | 54.5 | 31 |
50 | 2 | 95 | 61.5 | 65.5 | 44 |
65 | 2 1/2 | 104 | 73 | 83.5 | 48 |
80 | 3 | 120 | 79 | 96 | 58.5 |
100 | 4 | 159 | 104 | 125 | 86 |
H14W-16T中型止回閥、H14X-16T重型止回閥密封材料有銅密封和硅膠密封。
