JM744X、JM644X隔膜式液壓、氣動快開排泥閥 當前位置/首頁/ 產品展廳 / 排泥閥

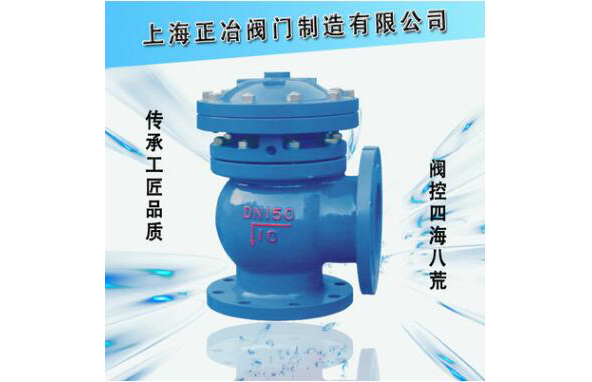

JM744X、JM644X隔膜式液壓、氣動快開排泥閥
 |
 |
 |
JM744X、JM644X隔膜式液壓、氣動快開排泥閥，是一種由液壓源或氣動源作執行機構的角型截斷類閥門通常成排安裝在沉淀池底部外側壁，用以排除池底沉淀的泥砂和污物。該閥由尼龍強化橡膠隔膜將閥門分為兩個腔室，接通液壓或氣動源，采用電動或手動二位四通換向閥控制，實現快速排泥。該閥將隔膜代替活塞無運動摩擦，更適用于泥漿等顆粒介質，大大提高了閥門的使用壽命。
液動快開排泥閥的主要特點是采用雙室隔膜傳動機構替代活塞式，無運動磨損，壽命長。液動快開排泥閥主要用途是安裝在各類沉淀池的底部壁外，液動快開排泥閥用以排除池底的泥沙及污物。
主要技術參數
型號 | 工程壓力 PN(Mpa) | 殼體試驗壓力 PN（Mpa) | 隔膜傳動介質 | 隔膜傳動工作壓 PN(Mpa) | 介質溫度 |
JM744X-10 JM644X-10 | 1.0 | 1.5 | 清水、氣 | 0.15-1.0 | 0-80℃ |
主要零件材料
零件名稱 | 月體、月蓋 | 膜片壓板、閥盤 | 閥桿 | 膜片 |
材 料 | 鑄鐵、球鐵、碳鋼 | 球鐵、青銅 | 不镕鋼 | 尼龍強化橡膠 |
主要外形尺寸(法蘭連接尺寸按GB4216的規定)
公稱通徑DN | L | L1 | H |
100 | 160 | 120 | 370 |
150 | 190 | 150 | 440 |
200 | 225 | 190 | 530 |
250 | 260 | 220 | 615 |
300 | 280 | 260 | 785 |
350 | 315 | 300 | 880 |
400 | 340 | 340 | 970 |
