FGP4X復合式排氣閥 當前位置/首頁/ 產品展廳 / 排氣閥
FGP4X復合式排氣閥
型號:FGP4X系列,FGP4X-10 FGP4X-16 FGP4X-25;FGP4X-10C FGP4X-16C FGP4X-25C;FGP4X-10P FGP4X-16P FGP4X-25P
規格:DN25 DN50 DN65 DN80 DN100 DN125 DN150 DN200 DN250 DN300 DN350 DN400 DN450
壓力:PN10 PN16 PN25
材質:鑄鐵HT200,碳鋼WCB/20#,不銹鋼304/316L
連接:法蘭
簡介
FGP4X型復合式高速進排氣閥:可防止浮球在高速氣流中被吹起而堵塞排氣口,造成排氣閥失效。 為防止閥口被吹堵,傳統式高速進排氣閥在入口設置護筒,使閥門在結構上變得復雜。
1、充水時高速排氣,不怕吹堵。
2、放水時高速吸氣。
3、壓力下微量排氣。

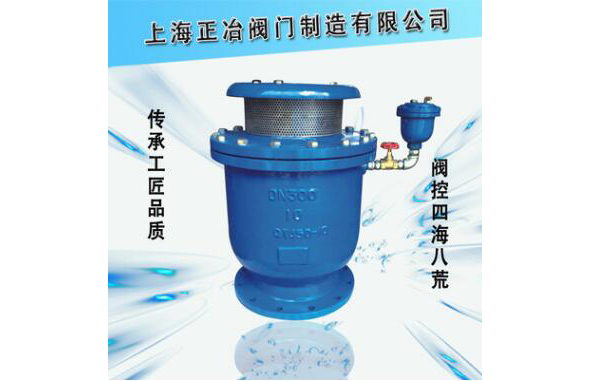

查看FGP4X復合式高速進排氣閥原圖
工作原理
復合式高速進排氣閥是利用伯努利理論制造的一種能夠在氣流下保持全開,當實心水柱上升時,浮球能夠馬上被浮起并嚴密封閉排氣口的浮球式排氣閥。
該閥采用特定的浮球直徑,使得它產生的氣流動力能維持浮球在氣流經過時開啟(懸?。?,實心水柱上升時產生的浮力又能使其浮起,配之入口處以一個合適角度的圓錐體,可做到不管氣壓多大、氣流速度多高,排氣口也不會(huì )被吹堵。
安裝位置
安裝位置的選擇 排氣閥的安裝位置直接影響著排氣效果和管道的運行狀態。設計人員在設計時,往往局限于局部點,排氣閥的安裝位置有多種,只有對整個管道綜合考慮,才能使排氣效果達到。
常見的安裝地點有以下幾個位置:局部點、下降坡度變大點、上升坡度變小點、長距離無折點上升或下降管段。另外,每隔500~1000m需安裝一個排氣閥。
排氣閥具有自動進排氣功能,是排氣量大、吸氣性能好、大量排氣時,浮球抗吸起壓力高、水密封壓力適應范圍廣。
眼見為實,點擊立即觀看自動排氣閥實物圖
進氣排氣
在管網建設中,排氣閥是一個重要的角色。管網中的排氣閥,主要用于管道點或閉氣的地方,用來排出管道內的氣體,疏通管道使管道運轉正常,如突然停電.停泵,管道內會(huì )出現負壓力引起管道振動或破裂,排氣閥則隨時排氣,確保管道。
管線正常運行時,主要用以排除從水中析出的氣體,以免空氣積在管中,減小過水斷面和增加管線的水頭損失。
