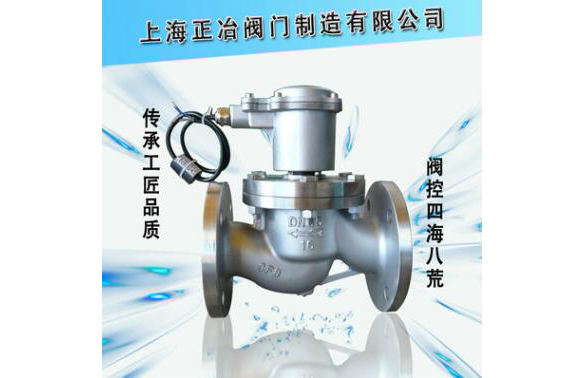

全不銹鋼電磁閥 產品說明

ZBSF全不銹鋼電磁閥是工業過程自動化控制系統用的執行器。它在接受電控信號后能自動開啟或關閉，實現對管道中的流體介質的通斷或流量調節控制。

ZBSF全不銹鋼電磁閥可廣泛地應用于紡織、印刷、化工、塑料、橡膠、制藥、食品、建材、機械、電器、表面處理等生產和科研部門以及浴室、食堂、空調等人們日常生活設施中。ZBSF-Y系列電磁閥主要用于腐蝕性液體、超凈液體和食用液體介質等液體介質的控制。ZBSF系列電磁閥主要用于腐蝕氣體、超凈氣體等氣體介質的控制。

結構特點

1.零壓力亦能打開主閥，低壓差流量大，適用范圍廣

閥蓋采用螺紋連接，拆裝，維修方便

2.采用特種不銹鋼制作，適用于食用流體、超凈流體及腐蝕性介質

3.不同的使用介質,采用針對性的密封, 更加提高電磁閥合理性

4.液體、氣體、油品可混合使用，更加提高電磁閥的使用范圍

5.特殊場合可持續長時間通電，采用耐高溫材料，介質流體溫度可達220℃

6.閥芯密封磨損可自動補償，更加提高電磁閥的壽命和可靠性，經受二十年長期市場考驗。

結構原理

本閥為分步動作直接先導式電磁閥，根據斷電時所處開關狀態的不同，可分為常閉電磁閥和常開電磁閥。常閉電磁閥，線圈通電后銜鐵在電磁力作用下先帶動副閥開啟，主閥在所形成的介質壓差和電磁力的作用下而開啟。線圈斷電，銜鐵部件復位，主副閥利用介質壓力而緊密關閉。

常開電磁閥，線圈通電后，銜鐵在磁力作用下下移，推動副閥閥塞下移，直到和副閥座壓緊副閥關閉，由于主閥閥杯上下壓差趨于相等，主閥閥杯由磁力和自重壓緊密封面，閥門關閉。線圈斷電，磁力為零，銜鐵和副閥閥塞由彈簧作用上升，副閥打開，主閥閥杯內介質經副閥流走，壓力下降，主閥閥杯由上下壓差作用向上升起，主閥打開，閥門開啟。

全不銹鋼電磁閥 主要技術參數

全不銹鋼電磁閥 主要外形尺寸
