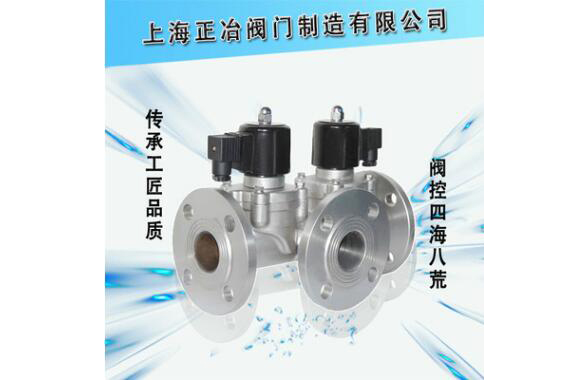

防爆二位三通電磁閥 產品說明

防爆二位三通電磁閥廣泛應用于軍工、航天、船舶重工、核工業、石化、電力、化學、輕工、機械、科研、干燥設備、鍋爐、給排水、空調、消防、食品醫療、清洗設備、管道介質自動化控制等領域。

產品特點

雙線圈控制、性能穩定；專制線圈、不易燒毀；適應大口徑和高壓力的管道中。

工作原理

一進一出：常閉式：當線圈通電時，2通向1，1與3關閉。

當線圈斷電時，2與1關閉，1通向3。

常開式：當線圈通電時，3與1關閉，1通向2。

當線圈斷電時，3通向1、1與2關閉。

一進二出：當線圈通電時，1通向2，1與3關閉。

當線圈斷電時，1與2關閉，1通向3。

二進一出：當線圈通電時，2通向1，3與1關閉。

當線圈斷電時，2與1關閉，3通向1。

防爆二位三通電磁閥 主要技術參數

◆通徑范圍：DN15～DN100。

◆控制方式：常開、常閉。

◆電源電壓: DC12—220V（直流電）、 AC24—220V

◆閥體材質：鑄鋼、黃銅、鋁、四氟乙烯、不銹鋼。

◆適用介質：水、氣、油、腐蝕流體等。

◆壓力范圍：0.02～20MPa

◆溫度范圍：-50-（+120、+200）。

◆介質粘度：小于50C St(大于時需定制）。

◆防護性能：防塵、防水、防爆。根據工況選擇。

◆接線方式：接線座式；引線式；插頭式。

◆連接方式：法蘭、焊接、內螺紋（外螺紋和特殊接口可定做或加轉接頭）。

防爆二位三通電磁閥 主要外形尺寸

注：二進一出工作原理的閥兩進kou端壓力不相等時，需加止回閥。
