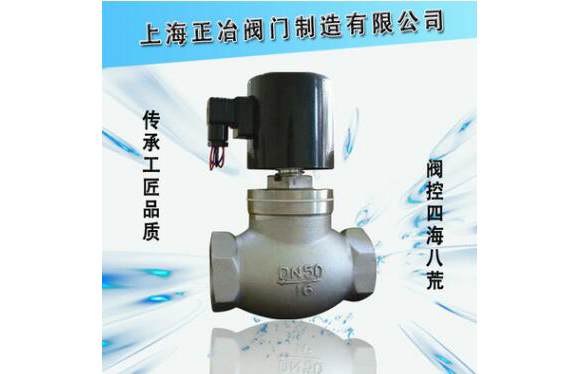

ZCA真空電磁閥
 |
 |
 |
真空電磁閥 產品說明
ZCA真空電磁閥是適用于真空設備管路做二位式通斷切換執行機構。它廣泛應用于食品、冶金等行業真空系統管路上。
真空電磁閥 主要技術參數
工作介質 | 空氣等非腐蝕性氣體 | |||||
介質溫度 ℃ | ≤60 | |||||
工作壓力 MPa | 1.0 | |||||
工作壓差 MPa | -0.1～0 | |||||
電源電壓 | AC220V DC24V 其余規格可作特殊訂貨 | |||||
使用壽命 | JB/T7352-94規定 | |||||
額定流量系數 KV | 3.8 | 7.4 | 10.3 | 18.8 | 25.7 | 41 |
泄漏量 ml/min | 按JB/T7352-94.F規定 | |||||
公稱通徑 mm | 15 | 20 | 25 | 32 | 40 | 50 |
功 耗（VA） | 50 | 90 | ||||
真空電磁閥 主要技術尺寸
公稱通徑 DN | 內螺紋連接 | 法蘭連接 | |||||||||
內螺紋 | 外形尺寸 | 外形尺寸 | 法蘭尺寸 | ||||||||
G | H | L | H | L | D | D1 | D2 | n-d | b | f | |
15 | 1/2″ | 148 | 92 | 176 | 130 | 95 | 65 | 46 | 4-φ14 | 14 | 2 |
20 | 3/4″ | 148 | 92 | 181 | 150 | 105 | 75 | 56 | 4-φ14 | 16 | 2 |
25 | 1″ | 148 | 110 | 210 | 160 | 115 | 85 | 65 | 4-φ14 | 16 | 3 |
32 | 11/4″ | 182 | 120 | 221 | 180 | 140 | 100 | 76 | 4-φ18 | 18 | 3 |
40 | 11/2″ | 182 | 140 | 230 | 200 | 150 | 110 | 84 | 4-φ18 | 18 | 3 |
50 | 2″ | 192 | 162 | 252 | 230 | 165 | 125 | 99 | 4-φ18 | 20 | 3
|
