PZ573F-10C傘齒輪刀形閘閥 當前位置/首頁/ 產品展廳 / 刀閘閥

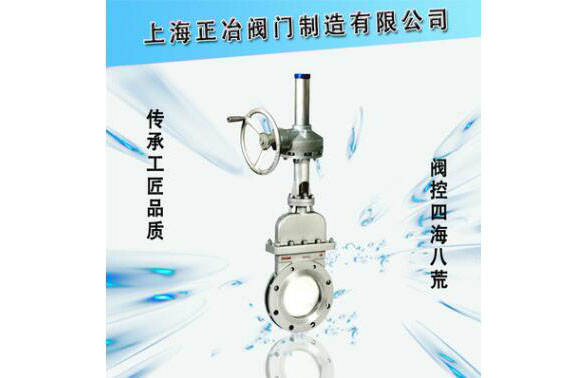

PZ573F-10C傘齒輪刀形閘閥
 |
 |
 |
一、產品[刀型閘閥]的詳細資料：國標，美標，德標，日標等
產品型號：Z573X/PZ73/PZ43
產品名稱：刀型閘閥
二、主要性能規范：
公稱壓力（MPa) | 殼體試驗（MPa) | 密封試驗（MPa) | 工作溫度 | 適用介質 |
1.0 | 1.5 | 1.1 | 100℃----1000℃ | 紙漿、污水、煤漿、灰、渣水混和物 |
三、主要零部件材質：
體、蓋 | 閘閥 | 閥桿 | 密封面 |
不銹鋼、碳鋼、灰鑄鐵 | 碳鋼、不銹鋼 | 不銹鋼 | 橡膠、四氟、不銹鋼、硬質合金 |
四、明桿/暗桿刀形閘閥主要外形及連接尺寸：
MPa | DN | L | D1 | D2 | H | N-M | D0 | W(Kg) |
1.0 | 50 | 48 | 100 | 125 | 285 | 4-M16 | 180 | 8 |
65 | 48 | 120 | 145 | 298 | 4-M16 | 180 | 10 | |
80 | 51 | 135 | 160 | 315 | 4-M16 | 220 | 12 | |
100 | 51 | 155 | 180 | 365 | 8-M16 | 220 | 14 | |
125 | 57 | 185 | 210 | 400 | 8-M16 | 230 | 22 | |
150 | 57 | 210 | 240 | 475 | 8-M20 | 280 | 29 | |
200 | 70 | 265 | 295 | 540 | 8-M20 | 360 | 38 | |
250 | 70 | 320 | 350 | 630 | 12-M20 | 360 | 66 | |
300 | 76 | 368 | 400 | 780 | 12-M20 | 400 | 100 | |
350 | 76 | 428 | 460 | 885 | 16-M20 | 400 | 119 | |
400 | 89 | 482 | 515 | 990 | 16-M22 | 400 | 195 | |
450 | 89 | 532 | 565 | 1100 | 20-M22 | 530 | 285 | |
500 | 114 | 585 | 620 | 1200 | 20-M22 | 530 | 389 | |
600 | 114 | 685 | 725 | 1450 | 20-M27 | 600 | 529 | |
700 | 127 | 800 | 840 | 1700 | 24-M27 | 600 | 790 | |
800 | 127 | 898 | 950 | 2000 | 24-M30 | 680 | 850 | |
900 | 154 | 998 | 1050 | 2300 | 28-M30 | 680 | 900 | |
1000 | 165 | 1110 | 1160 | 2500 | 28-M30 | 700 | 1050 | |
1200 | 190 | 1325 | 1380 | 2800 | 32-M36 | 800 | 1300 | |
1.6 | 50 | 48 | 100 | 125 | 285 | 4-M16 | 180 | 8.5 |
65 | 48 | 120 | 145 | 295 | 4-M16 | 180 | 10.7 | |
80 | 51 | 135 | 160 | 315 | 8-M16 | 220 | 13 | |
100 | 51 | 155 | 180 | 365 | 8-M16 | 220 | 15 | |
125 | 57 | 185 | 210 | 400 | 8-M16 | 230 | 23.5 | |
150 | 57 | 210 | 240 | 475 | 8-M20 | 280 | 31 | |
200 | 70 | 265 | 295 | 540 | 12-M20 | 360 | 40.7 | |
250 | 70 | 320 | 355 | 630 | 12-M20 | 360 | 70 | |
300 | 76 | 375 | 410 | 780 | 12-M22 | 400 | 107 | |
350 | 76 | 435 | 470 | 885 | 16-M22 | 400 | 129 | |
400 | 89 | 485 | 525 | 990 | 16-M27 | 400 | 215 | |
450 | 89 | 545 | 585 | 1100 | 20-M27 | 530 | 305 | |
500 | 114 | 608 | 650 | 1200 | 20-M30 | 530 | 410 | |
600 | 114 | 718 | 770 | 1450 | 20-M36 | 600 | 550 | |
700 | 127 | 788 | 840 | 1700 | 24-M36 | 600 | 820 | |
800 | 127 | 898 | 950 | 2000 | 24-M36 | 680 | 950 | |
900 | 154 | 998 | 1050 | 2300 | 28-M36 | 680 | 1020 | |
1000 | 165 | 1110 | 1170 | 2500 | 28-M42 | 700 | 1120 | |
1200 | 190 | 1325 | 1390 | 2800 | 32-M48 | 800 | 1480 |
