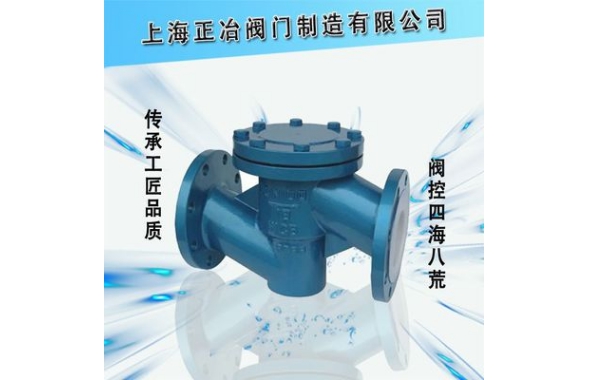

H41F46升降式襯氟止回閥介紹：

襯氟止回閥H41F46-16C是一種依靠介質本身的流動而自動啟閉閥瓣用來阻止介質逆向流動的自動閥門。專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠、適用于不同工作溫度和液體管路。

H41F46升降式襯氟止回閥應用范圍：

升降式襯氟止回閥只是允許介質向一個方向流動，而且阻止反方向流動，通常這種襯氟閥門是自動工作的，在一個方向流動的壓力作用下，閥瓣打開，液體反方向流動時有液體壓力和閥瓣的自重，合閥瓣作用于閥重，從而切斷流動。襯氟止回閥其中止回閥就是這種類型的閥門，它包括升降式止回閥、旋啟式止回閥、對夾式止回閥等。襯氟止回閥產品特點：這種襯氟閥門是依靠介質本身的流動而自動啟閉閥瓣用來阻止介質逆向流動的自動閥門。襯氟閥門連接標準：本產品可按用戶需要，制造符合ANSI(美標)、DIN(德標)、JIS(日標)等標準供貨。

H41F46升降式襯氟止回閥作用原理和結構說明：

本閥門在使用過程中，介質按圖示箭頭方向流動。

1，當介質按規定方向流動時，閥瓣受介質力的作用，被開啟;介質逆流時，因閥瓣自重和閥瓣受介質反向力的作用，使閥瓣與閥座的密封面密合而關閉，達到阻止介質逆流的目的。

2，閥體及閥瓣的密封面采用不銹鋼堆焊。

3，本閥門的結構長度按GB12221-1989的規定，法蘭連接尺寸按JB/T79-1994的規定。

H41F46升降式襯氟止回閥標準規范：

設計制造標準：GB/T 12235-2007

結構長度標準：GB/T 12221-2005

連接法蘭標準：GB/T 9113

壓力溫度等級：GB/T 12224-2005

試驗檢驗標準：GB/T 13927-2008

H41F46升降式襯氟止回閥結構圖：

H41F46升降式襯氟止回閥連接尺寸：
