Z941H/Y/W電動法蘭閘閥 當前位置/首頁/ 產品展廳 / 閘閥

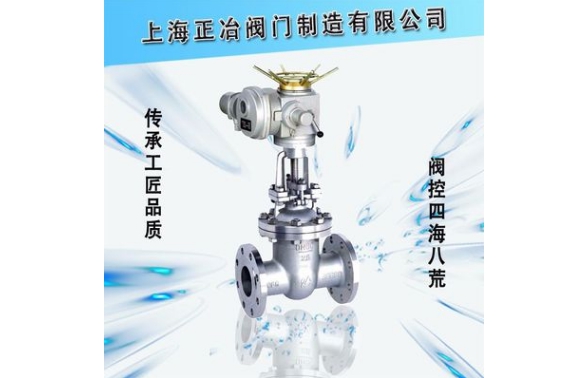

Z941H/Y/W電動法蘭閘閥
 |
 |
 |
Z941H/Y/W電動法蘭閘閥適用于公稱壓力PN1.6～16.0MPa,工作溫度≤-29℃～550℃的石油、化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。
結構與特點
1、選材考究，符合國內外相關標準，材料的質量高。
2、符合國內外新型標準的要求，密封可靠、性能優良、造型美觀。
3、密封副配對新型合理，閘板和閥座的密封面采用不同硬度的司太立（Stellite）鈷基硬質合金堆焊而成，密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長。
4、閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。
5、采用楔式彈性閘板結構，中大口徑設置推力軸承，磨擦力小，并配有撞擊手動，啟閉輕松自如。
6、可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要及用戶要求。
電動法蘭閘閥 應用規范
設計與制造 | GB/T12234 | |
連接端尺寸 | 結構長度 | GB/T12221 |
法蘭尺寸 | JB79 | |
檢驗與試驗 | JB/T9092 | |
材 料 | 碳鋼 | GB/T12229 |
不銹鋼 | GB/T12230 | |
標 志 | GB/T12220 | |
供 貨 | JB/T7928 | |
電動法蘭閘閥 主要零件材料
閥體 | 閥蓋 | 閥板 | 閥座 | 閥桿 | 填料 | 適用介質 | 適用溫度 |
WCB | WCB+D507MO | D577 | 2Crl3 | 柔性石墨 | 水、油品、蒸汽 | 425 | |
ZGlCr5MO | ZGlCr5M0+ | 1Crl8Ni9+ | 25Cr2M01VA | 柔性石墨 | 水、油品、蒸汽 | 550 | |
ZGlCrl8Ni9Ti | Crl了Ni2 | 1Crl8Ni9+ | 1Crl8Ni9Ti | PTFE | 硝酸類、堿類 | 200 | |
ZG00Crl7Nil4M02 | 316L+ | 316L+Stel1ite6 | 316L | PTFE | 尿素、甲銨液、磷酸 | 200 | |
電動法蘭閘閥 主要外形尺寸
公稱壓力 | 公稱通徑 | 標準值 | 參考值 | 電裝型號 | ||||||||||
L | D | D1 | D2 | D6 | b | f | f1 | Z-φd | L1 | H | 質量 | |||
1.6 | 50 | 250 | 160 | 125 | 100 | 16 | 3 | 4-φ18 | 590 | 678 | 90 | DZWl0A | ||
65 | 265 | 180 | 145 | 120 | 18 | 3 | 4-φ18 | 590 | 693 | 96 | DZWl5A | |||
80 | 280 | 195 | 160 | 135 | 20 | 3 | 8-φ18 | 590 | 755 | 108 | DZW20A | |||
100 | 300 | 215 | 180 | 155 | 20 | 3 | 8-φ18 | 590 | 820 | 126 | DZW20A | |||
150 | 350 | 280 | 240 | 210 | 24 | 3 | 8-φ23 | 590 | 994 | 199 | DZW20A | |||
200 | 400 | 335 | 295 | 265 | 26 | 3 | 12-φ23 | 590 | 1138 | 254 | DZW30A | |||
250 | 450 | 405 | 355 | 320 | 30 | 3 | 12-φ25 | 810 | 1409 | 310 | DZW45A | |||
300 | 500 | 460 | 410 | 375 | 30 | 4 | 12-φ25 | 810 | 1588 | 391 | DZW60 | |||
350 | 550 | 520 | 470 | 435 | 34 | 4 | 16-φ25 | 830 | 1755 | 729 | DZW90 | |||
400 | 600 | 580 | 525 | 485 | 36 | 4 | 16-φ30 | 830 | 1902 | 992 | DZWl20 | |||
450 | 650 | 640 | 585 | 545 | 40 | 4 | 20-φ30 | 870 | 214l | 1168 | DZWl80 | |||
500 | 700 | 705 | 650 | 608 | 44 | 4 | 20-φ34 | 870 | 2276 | 1222 | DZW250 | |||
600 | 800 | 840 | 770 | 718 | 48 | 5 | 20-φ41 | 870 | 2474 | 1376 | DZW250 | |||
2.5 | 50 | 250 | 160 | 125 | 100 | 20 | 3 | 4-φ18 | 590 | 678 | 95 | DZWl0A | ||
65 | 265 | 180 | 145 | 120 | 22 | 3 | 4-φ18 | 590 | 693 | 99 | DZWl5A | |||
80 | 280 | 195 | 160 | 135 | 22 | 3 | 8-φ18 | 590 | 755 | 113 | DZW20A | |||
100 | 300 | 230 | 190 | 160 | 24 | 3 | 8-φ23 | 590 | 820 | 132 | DZW20A | |||
150 | 350 | 300 | 250 | 218 | 30 | 3 | 8-φ25 | 590 | 934 | 206 | DZW30A | |||
200 | 400 | 360 | 310 | 278 | 34 | 3 | 12-φ25 | 590 | 1138 | 257 | DZW30A | |||
250 | 450 | 425 | 370 | 332 | 36 | 3 | 12-φ30 | 810 | 1409 | 317 | DZW45A | |||
300 | 500 | 485 | 430 | 390 | 40 | 4 | 16-φ30 | 810 | 1588 | 412 | DZW60A | |||
350 | 550 | 550 | 490 | 448 | 44 | 4 | 16-φ34 | 830 | 1750 | 750 | DZW90 | |||
400 | 600 | 610 | 550 | 505 | 48 | 4 | 16-φ34 | 830 | 1902 | 1042 | DZWl20 | |||
450 | 650 | 660 | 600 | 555 | 50 | 4 | 20-φ34 | 870 | 2141 | 1275 | DZWl20 | |||
500 | 700 | 730 | 660 | 610 | 52 | 4 | 20-φ41 | 870 | 2276 | 1420 | DZWl80 | |||
600 | 800 | 840 | 770 | 718 | 56 | 5 | 20-φ41 | 870 | 2474 | 1522 | DZW250 | |||
