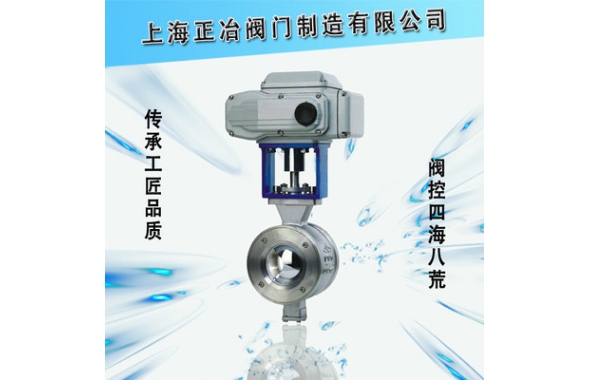

電動V型球閥是一種芯閥座采用金屬，或金屬對聚四氟乙烯密封配合的旋轉球閥，它將球閥和蝶閥的控制特性結合成一體,既可用作控制調節閥，又可作關斷切斷閥。其主要特點是：

（１）不帶任何管接頭的整體式閥體，因此不受管道或螺栓應力影響，并且由于閥體無任何管接頭，故耐壓殼體不會(huì )受壓力“突變”的影響；

（２）具有一個Ｖ型閥體，即使在小流量或高粘度介質的情況下，也可在整個量程范圍內；

（３）防漏耐用的閥座在其外徑處襯有帶不銹鋼內芯ＰＴＦＥ杯形或是Ｏ型密封圈，閥座用截面較大的鎢鈷硬質合金制成，通過一個合金的波紋彈簧進一步增強了閥座的結構；

（４）當閥門關閉時，Ｖ型缺口與閥座之間產生楔形剪切作用，并既具有自潔功能又可防止球芯卡死，特別適用于管線結垢凍結或含有纖維和顆粒固體場合。

適用于高粘度、懸浮液、紙漿等不干凈、含纖維介質場合。采用直連方式與執行機構連接，具有結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構根據用戶要求配置UNIC、PSQ、HQ、DHL等型號電子式電動執行機構或GTX、AL等氣動活塞式執行機構。

常見型號：電動V型切斷球閥、電動調節球閥、VQ947電動V型調節球閥、電動V型球閥

技術參數

公稱通徑DN(mm)25～400公稱壓力PN(MPa)1.6～6.4公稱壓力Ps(MPa)強度試驗2.4～9.6密封試驗1.76～7.0材料代號CPR主要零件閥體WCBZG1Cr18Ni9TiZGOCr18Ni12Mo2Ti球桿2Cr13ZG1Cr18Ni9TiZG0Cr18Ni12Mo2Ti閥桿2Cr131Cr18Ni9Ti0Cr18Ni12Mo2Ti密封圈聚四氟乙烯、不銹鋼、硬質合金填料聚四氟乙烯、柔性石墨適用工況適用介質水,蒸汽,油品硝酸類醋酸類適用溫度-28～400℃-28～500℃執行器型 號CH、3410R、UNIC、PSQ、HQ、DHL等系列電子式電動執行機構連接形式對夾式、法蘭式，法蘭按JB79-59標準

產品性能

外形尺寸
