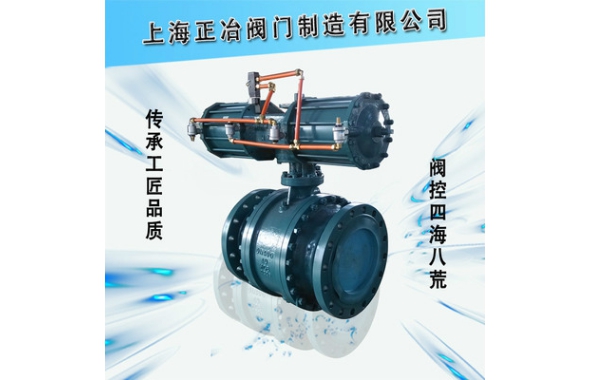

氣動固定球閥
Q647F國標氣動固定球閥概述
氣動固定球閥,氣動球閥,球閥是雙向閥,流向無限制。中法蘭用螺柱連接,上下閥桿均設有滑動軸承,減少磨擦,使用操作省力、平穩。在正常情況下:壓力低時閥座密封依靠彈簧預緊力使閥座緊貼球體達到密封,壓力高時,在閥座上形成活塞效應,在上游介質壓力作用下,使閥座壓緊球體達到密封、氣動固定球閥,氣動球閥,球閥廣泛應用于過程控制系統實現開或關。
氣動固定式球閥國標球閥
Q647F國標氣動固定球閥,是新一代高性能球閥,適用于長輸管線和一般工業管線,其強度、耐惡劣環境性等在設計時進行了特殊考慮,適用于各種腐蝕性和非腐蝕性介質。它與浮動球閥相比,工作時,閥前流體壓力在球體上產生的作用力全部傳遞給軸承,不會(huì )使球體向閥座移動,因而閥座不會(huì )承受過大的壓力,所以固定球閥 的轉矩小、閥座變形小,密封性能穩定、使用壽命長,適用于高壓、大口徑場合。新型的彈簧預閥座組件,具有自緊特性,實現上游密封。每閥有兩個閥座,每個方向都能密封,因而安裝沒有流向限制,是雙向。此閥一般水平安裝。
上海正冶閥門固定球閥有二塊式和三塊式兩種閥體結構,中法蘭用螺栓連接,密封采用增強聚四氟乙烯鑲入不銹鋼圈內,鋼圈后部沒有彈簧保證閥座緊貼球體,保持密封。上下閥桿均沒有PTFE軸承,減少磨擦,操作省力,小軸底部沒有調整片,保證球與密封圈的接處位置。全通徑:閥門流量孔徑與管線內徑一致,以便管線清掃。
固定球閥 適用介質:水、氣、油品、天然氣和酸堿腐蝕性介質。
適用溫度:-196~425℃,
驅動方式:手動、蝸輪、氣動、電動、液動等。
固定球閥 產品特點
1、操作省力:球體由上下軸承支撐,減少摩擦,清理了由于進口壓力推動球體與密封座形成的巨大密封負荷而造成過大的扭矩。
2、密封性能可靠:PTFE單性材料密封圈嵌于不銹鋼閥座內,金屬閥座尾端設有彈簧保證密封圈足夠的預緊力,閥門在使用過程中密封面磨損時,在彈簧作用下閥門繼續保證良好密封性能。
3、防火結構:為防止由于驟熱或火災的出現,使聚四氟乙烯密封圈燒毀,發生較大泄漏,而助長火勢,在球體與閥座間設置防火密封環,在密封圈燒毀時,在彈簧力作用下,將閥座密封環迅速推向球體上,形成金屬與金屬密封,起到一定程度的密封效果。耐火試驗符合APl6FA和APl607標準要求。
4、自動泄壓功能:當閥門中腔停滯的介質壓力異常升高超過彈簧的預]力時,閥座后退脫離球體,達到自動泄壓的效果,卸壓后閥座自動復
5、排泄管路:閥體上下均設置排泄孑L,可檢查閥座是否發生泄漏,在工作中,閥門處于全開或全關時,卸掉中腔壓力,可直接更換填料;可以排放中腔滯留物,減少介質對閥門的污染。
固定球閥廣泛適用于食品、醫藥、石油、化工、天然氣、鋼鐵、環保、造紙等輸送管路介質的切斷或流通。還可給這一裝置注射相應的清洗劑或潤滑劑對密封面進行清洗。
