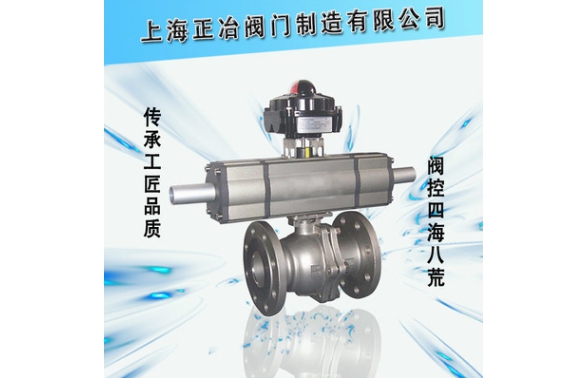

兩段式氣動球閥是一種能實現兩步開或兩步關動作的切斷閥，是由三段式即：0°,45°,90°或0°,90°,180°氣動執行器+球閥或蝶閥組成。開閥階段：1階段打開0.2，待穩定后，第二階段全部打開。關閉也是如此，1階段關閉0.8，等穩定后，全部關閉。通過改變附加氣缸的活塞行程,執行器和閥門轉角被停止在預先設定的角度(45°-90°),
因此閥門流量得以調節.這種裝置靠?jì)蓚€(gè)電磁閥控制閥門的流量。由于執行機構內采用了快速排氣及節流功能，使兩段球閥具有非常優良的開關特性。使開閥、關閥速度減緩，使管道中流體變化平穩，不會(huì )因沖擊產生水錘現象使易燃流體發生爆炸，亦不會(huì )因沖擊而損壞系統中流量計及其他儀表?？蛇x雙作用和單作用(發生故障時，閥門自動關閉)，可配手輪機構(斷電時，可手動操作)，因而適用于石油、化工、輕工、國防等行業的流量控制系統，特別適用于油品貯運系統

控制原理和步驟

1、控制原理

以裝車為例，具體過程為電磁閥1帶電，閥門全部打開，進行裝車，當接近設定值時，電磁閥2帶電，電磁閥1失電，閥門進入小流量狀態，當流量達到設定值時，電磁閥2失電，閥門全部關閉。

正常情況下緊急切斷閥的電磁閥應斷電并處于常開狀態，同時閥體在無氣源情況下處于關閉狀態。當采用氣源操作時，首先應確認手動機構的調節螺桿與鎖緊螺母處于脫開狀態。操作時先打開氣源，當儀表氣源壓力大于0.3Mpa時，活塞桿受力前移，擠壓彈簧，同時帶動轉軸和閥桿轉動，使得閥芯開啟，閥被完全打開。

如果要關閉切斷閥，則上位機下達關閉命令，使電磁閥通電關閉，缸體內氣體被釋放出，當儀表氣源壓力下降到0.1Mpa以下時，此時彈簧彈力大于氣源壓力，使活塞桿向后移動，轉軸開始反向動作。當壓力降到零時，切斷閥被完全關閉。

當采用手動機構操作時，首先應先切斷氣源，排盡缸體內的空氣，使儀表氣源壓力為零。

此時切斷閥由于沒有氣壓應處于關閉狀態。如果要開啟切斷閥，應按逆時針?lè )较蜣D動彈簧缸一側的手柄，當轉動到調節螺桿脫出彈簧缸約8cm時，能明顯能感到阻力。此時手動機構的螺桿被鎖緊螺母鎖死，繼續按逆時針?lè )较蜣D動手輪，直到調節螺桿帶動彈簧拉伸，使活塞桿向前移動，當調節螺桿脫出彈簧缸約21cm時，轉軸完成90’旋轉。此時切斷閥被完全打開。

如果要關閉切斷閥，則應按順時針?lè )较蜣D動手輪，此時彈簧緩慢復位，使活塞桿向后移動，轉軸反方向轉動。當轉到調節螺桿脫出彈簧缸長度為8cm時，此時彈簧完全復位。切斷閥被關閉。繼續按順時針?lè )较蜣D動手輪，當完全感覺不到阻力時，手動機構的螺桿與鎖緊螺母脫開。 在手動控制過程中，嚴禁打開氣源通氣。

切斷閥處于常開狀態時，手動機構的調節螺桿是無法被鎖緊螺母鎖死的。

2、控制步驟：

以—段開，兩段關，小流量控制為例，具體控制步驟如下：

（1）①，②帶電，閥門全部打開，進行裝車；

（2）接近小流量控制時，⑧，④帶電；

（3）3秒后①，②失電，閥門關到小流量狀態；

（4）裝車完成時，⑧，④失電，閥門全關。

（5）如果重新裝車，則重復（1）～（3）步驟。
