Q11F內螺紋球閥 當前位置/首頁/ 產品展廳 / 球閥

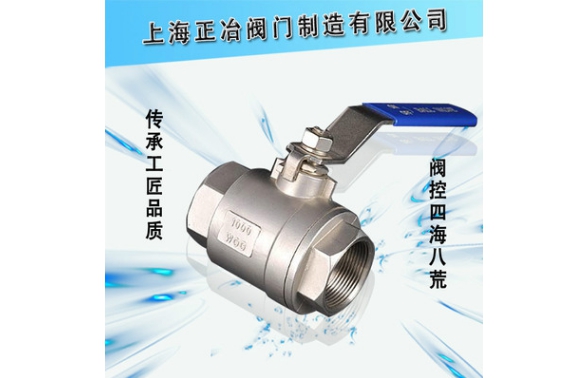

Q11F內螺紋球閥
 |
 |
 |
Q11F內螺紋球閥/Q611F氣動內螺紋球閥/Q911F電動內螺紋球閥是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門。球閥的啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。內螺紋球閥主要用于截斷或接通管道和設備介質，也可用于流體的調節與控制，球閥流體阻力小，結構簡單，體積小，重量輕，緊密可靠，操作維修方便，不會(huì )引起閥門密封面的侵蝕，適用范圍廣。
內螺紋球閥 性能參數
公稱壓力 | 適用介質 | 適用穩定范圍 | 螺紋類型 |
1.6-6.4MPa | 水、油、氣及某些腐蝕性液體（W。O。G） | -20～232℃～350℃ | G。NPT。BSPT。BSP。DI259/2999 |
內螺紋球閥 主要零件材料
零件名稱 | 材質 |
密封圈 | 聚四氟乙烯PTFE |
球體 | 不銹鋼SS316 |
密封墊 | 聚四氟乙烯PTFE |
閥蓋 | 不銹鋼SS316 |
閥體 | 不銹鋼CF8M |
閥桿 | 不銹鋼SS316 |
止推墊圈 | 聚四氟乙烯PTFE |
填料 | 聚四氟乙烯PTFE |
填料壓蓋螺母 | 不銹鋼SS304 |
墊圈 | 不銹鋼SS304 |
閥桿螺母 | 不銹鋼SS304 |
手柄套 | 塑料PLASTIC |
手柄 | 不銹鋼SS304 |
內螺紋球閥 主要外形尺寸
SIZE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" |
D | 5.0 | 7.0 | 9.2 | 12.5 | 15.0 | 20.0 | 24.5 | 32 |
L | 40 | 45 | 56.5 | 60 | 72 | 78 | 85 | 100 |
H | 35 | 37 | 43.5 | 47 | 50 | 57 | 69 | 74.5 |
E | 64 | 70 | 90 | 90 | 103 | 103 | 127 | 127 |
